> 제품 정보 >
석영 정체 공진기
크리스털 트랜지스터
SMD(SEAM)
부호
발위
사이즈
주파수 범위
진동 모드
사진
규격서
CO
4Pad
1.6×1.2×0.35mm
24.0MHz~96.0MHz
CN
4Pad
2.0×1.6×0.5mm
16.0MHz~96.0MHz
CM
4Pad
2.5×2.0×0.55mm
12.0MHz~54.0MHz
CF
4Pad
3.2×2.5×0.7mm
8.0MHz~64.0MHz
CC
4Pad
5.0×3.2×1.0mm
8.0MHz~100.0MHz

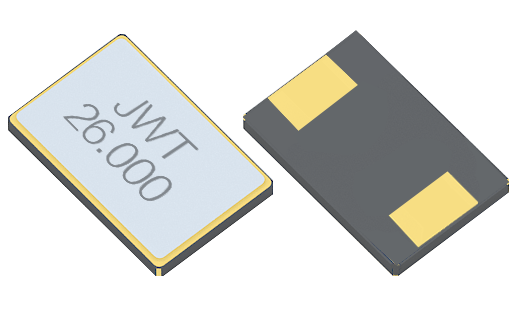

CC
2Pad
5.0×3.2×1.0mm
8.0MHz~100.0MHz
SMD(도금하다)
부호
발위
사이즈
주파수 범위
사진
규격서
UO
4Pad
1.6×1.2×0.35mm
24.0MHz~96.0MHz
UN
4Pad
2.0×1.6×0.5mm
16.0MHz~96.0MHz
UM
4Pad
2.5×2.0×0.55mm
12.0MHz~54.0MHz
UF
4Pad
3.2×2.5×0.7mm
8.0MHz~54.0MHz

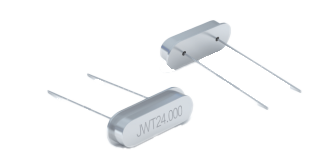

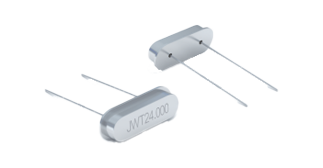

DIP
부호
발위
사이즈
주파수 범위
사진
규격서
SP
2Pin
11.3×4.4×3.38mm
3.0MHz~70.0MHz
XP
2Pin
11.3×4.4×2.5mm
4.0MHz~70.0 MHz
SD
2Pin
11.3×4.4×4.0mm
3.0MHz~70.0MHz
XD
2Pin
11.3×4.4×3.0mm
4.0MHz~70.0MHz
